Introducere
Palanele electrice sunt dispozitive de ridicare esențiale utilizate pe scară largă în fabrici de producție, depozite, șantiere, ateliere și sisteme de macarale. Fie că sunt instalate pe macarale rulante, macarale tip portal, macarale cu braț sau sunt utilizate ca echipamente de ridicare autonome, palanele electrice joacă un rol critic în operațiunile de manipulare a materialelor.
Pentru a asigura o funcționare în siguranță, o durată lungă de viață și alegerea corectă a unui palan electric, este important să înțelegeți cum este construit palanul și cum funcționează împreună componentele sale principale. Un palan electric nu este o singură unitate, ci un sistem coordonat compus din componente mecanice, electrice și de siguranță concepute pentru a ridica, coborî și susține sarcinile într-un mod controlat.
Acest articol oferă o prezentare cuprinzătoare a principalelor componente ale unui palan electric, explicând structura, funcția și importanța acestora în funcționarea zilnică.

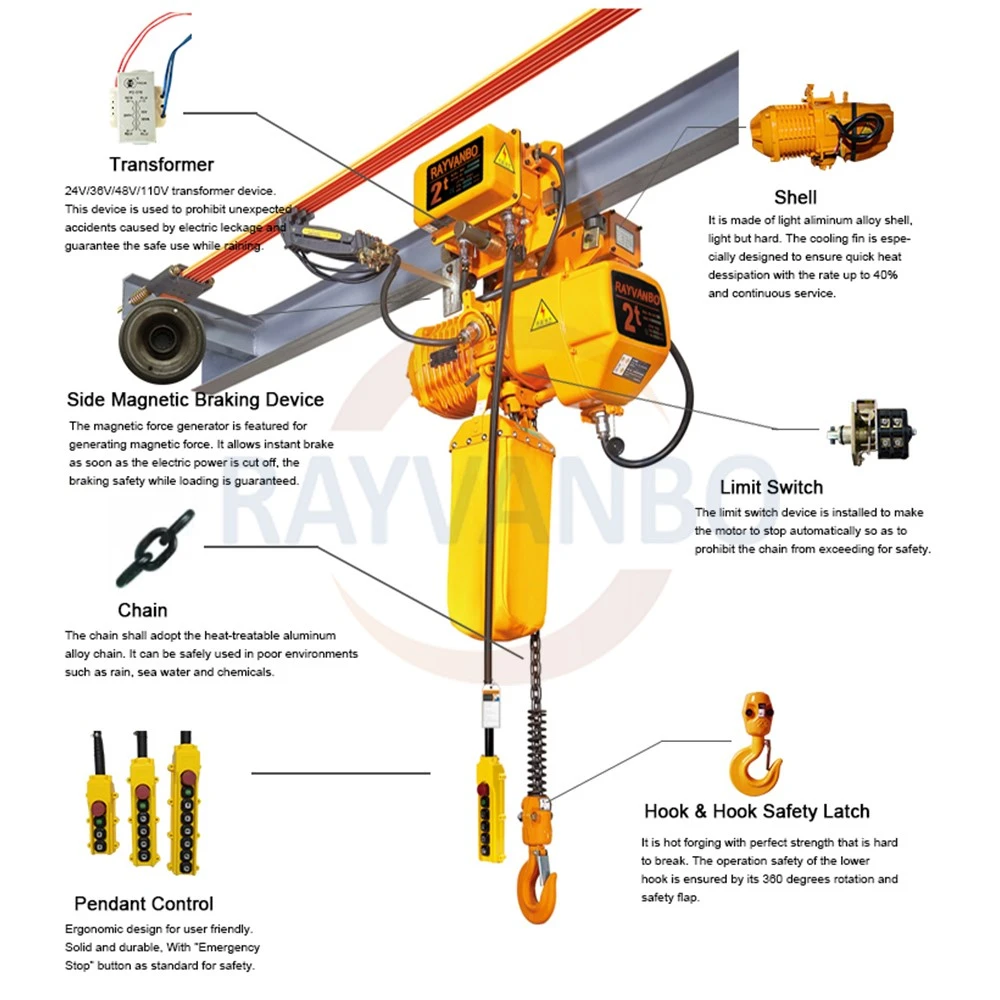

Structura generală a unui palan electric
Un palan electric constă în mod obișnuit dintr-un mecanism de ridicare, un sistem de antrenare, componente-portante, un sistem de control electric și mai multe dispozitive de siguranță. Aceste componente sunt integrate într-o structură compactă care oferă performanțe stabile de ridicare, menținând în același timp standarde înalte de siguranță.
În funcție de tipul de palan, cum ar fi palanul electric de tip fix, palanul electric de tip cărucior sau palanul electric cu încăpere redusă, aranjamentul componentelor poate varia. Cu toate acestea, structura fundamentală și principiile de lucru rămân consistente în majoritatea modelelor de palan electric.
Motor de ridicare
Motorul de ridicare este sursa principală de energie a unui palan electric. Acesta transformă energia electrică în mișcare mecanică pentru a conduce procesul de ridicare. Motorul este proiectat pentru a oferi un cuplu suficient pentru ridicarea sarcinilor nominale, asigurând în același timp o viteză stabilă și o funcționare lină.
Palanele electrice de-înaltă calitate sunt echipate cu motoare de ridicare special concepute, cu o clasă ridicată de izolație, protecție termică și disipare eficientă a căldurii. Aceste caracteristici permit motorului să funcționeze în mod fiabil în condiții de pornire frecventă-oprire și cicluri de funcționare continue, reducând riscul de supraîncălzire și defecțiune prematură.
Cutie de viteze și sistem de transmisie
Cutia de viteze este o componentă mecanică cheie care transferă puterea de la motor la mecanismul de ridicare. Prin reducerea treptelor de viteză, cutia de viteze transformă-rotația motorului cu viteză mare în-viteză mai mică, cuplu ridicat-, potrivită pentru ridicarea sarcinilor grele.
Angrenajele prelucrate cu precizie-, suprafețele întărite ale angrenajului și lubrifierea adecvată sunt esențiale pentru o transmisie lină, un zgomot redus și o durată lungă de viață. Orice zgomot anormal, vibrație sau scurgere de ulei din cutia de viteze este de obicei un indiciu timpuriu al uzurii sau problemelor mecanice care necesită atenție.
Mediu de ridicare: lanț / funie
Mediul de ridicare este o componentă critică de încărcare-a unui palan electric, responsabilă pentru ridicarea și coborârea verticală a sarcinilor. Mijloacele de ridicare comune includlanț de sarcinăşifunie de sârmă, fiecare oferind caracteristici structurale distincte, avantaje de performanță și scenarii de aplicare adecvate.
Palan electric cu lanțfolosiți lanțuri de-oțel aliat de înaltă rezistență ca mediu de ridicare. Acest design oferă durabilitate excelentă, rezistență la uzură și structură compactă, permițând o poziționare precisă a sarcinii și o performanță stabilă de ridicare. Sistemele de ridicare cu lanț sunt potrivite în special pentru ateliere, instalarea echipamentelor, linii de asamblare și aplicații care necesită un control precis al înălțimii. În plus, palanele cu lanț sunt relativ ușor de întreținut și sunt ideale pentru capacități de ridicare mici sau medii și operațiuni frecvente de pornire-oprire.
Palan electric cu cabluutilizați cabluri de sârmă de oțel de înaltă-toronă-ca mijloc de ridicare. Sunt cunoscuți pentru capacități de încărcare mai mari, funcționare mai lină și potrivire pentru înălțimi mari de ridicare și aplicații continue-. Palanele cu cablu sunt utilizate pe scară largă în macaralele rulante, podurile și mediile industriale grele-. În timpul funcționării, trebuie acordată o atenție deosebită lubrifierii cablurilor, uzurii și firelor rupte pentru a asigura o performanță sigură și fiabilă.
Indiferent dacă se folosește un lanț sau un cablu de sârmă, mijlocul de ridicare suportă direct sarcina și este un element central al sistemului de siguranță al palanului electric. Inspecția regulată a uzurii, deformării, coroziunii și oboselii este esențială. Orice stare anormală trebuie rezolvată imediat, iar mediile de ridicare deteriorate trebuie înlocuite fără întârziere. Supraîncărcarea sau operarea cu componente defecte este strict interzisă.
Ansamblu cârlig
Ansamblul cârlig este componenta-de manipulare a sarcinii a palanului electric. De obicei, constă dintr-un cârlig forjat, zăvor de siguranță, bloc de cârlig și rulmenți care permit o rotație lină sub sarcină.
Cârligele sunt proiectate să reziste la sarcini mari, menținând în același timp integritatea structurală. Încuietoarele de siguranță împiedică decuplarea accidentală a sarcinii în timpul ridicării. Inspecția regulată a deschiderii cârligului, a fisurilor de suprafață și a funcției de blocare este esențială pentru a asigura funcționarea în siguranță.
Sistem de franare
Sistemul de frânare este una dintre cele mai critice componente de siguranță ale unui palan electric. Funcția sa principală este de a menține sarcina în siguranță atunci când motorul se oprește, prevenind coborârea neintenționată sau deplasarea sarcinii.
Palanele electrice folosesc, de obicei, sisteme de frânare electromagnetice sau mecanice care se cuplează automat atunci când se întrerupe curentul. Performanța de frânare fiabilă asigură poziționarea precisă a sarcinii și reduce semnificativ riscul de accidente cauzate de alunecarea sarcinii sau de coborârea necontrolată.
Sistem de control electric
Sistemul de control electric gestionează funcționarea palanului electric, inclusiv funcțiile de ridicare, coborâre și oprire de urgență. De obicei, constă din contactoare, relee de control, întrerupătoare de limită, cablare și interfețe de control.
Metodele de control pot include control suspendat, telecomandă sau sisteme integrate de control al macaralei. Un sistem de control bine conceput- asigură o funcționare receptivă, o poziționare precisă și o protecție eficientă împotriva defecțiunilor electrice.
Întrerupătoare de limită și dispozitive de siguranță
Întrerupătoarele de limitare sunt componente esențiale de siguranță care împiedică supra{0}}ridicarea sau supra{1}}coborârea sarcinii. Comutatoarele de limita superioare și inferioare opresc automat mișcarea palanului atunci când cârligul atinge poziții predefinite, protejând atât palanul, cât și structurile din jur.
Dispozitivele de siguranță suplimentare pot include protecție la suprasarcină, protecție împotriva pierderii de fază, protecție termică și sisteme de oprire de urgență. Aceste componente lucrează împreună pentru a minimiza riscurile operaționale și pentru a asigura conformitatea cu standardele de siguranță.
Carcasa palanului și cadru structural
Carcasa palanului închide și protejează componentele interne de praf, umiditate și deteriorări mecanice. De asemenea, oferă suport structural pentru motor, cutie de viteze și mecanism de ridicare.
Carcasele de-calitate înaltă sunt de obicei fabricate din oțel de înaltă-rezistență sau aliaj de aluminiu, oferind durabilitate, rezistență la coroziune și disipare eficientă a căldurii. O carcasă robustă contribuie la fiabilitatea generală și la durata de viață a palanului electric.
Cărucior și componente de călătorie
Pentru palanele electrice de tip cărucior, sistemul de cărucior permite deplasarea orizontală de-a lungul unei grinzi sau șine. Căruciorul este format din roți, motor de antrenare (pentru tipurile de cărucioare electrice), rulmenți și mecanisme de reglare pentru a asigura o deplasare lină și stabilă.
Tipurile de cărucioare manuale se bazează pe mișcarea-împinsă manuală, în timp ce tipurile de cărucioare electrice oferă deplasare motorizată pentru o eficiență îmbunătățită și confort pentru operator. Alinierea corectă și starea roților sunt critice pentru o funcționare sigură și lină.
Cum funcționează componentele împreună în funcționare?
În funcționarea efectivă, motorul de ridicare antrenează reductorul la cuplul de ieșire, care este utilizat pentru a ridica sarcina prin intermediul lanțului de ridicare sau al cablului și cârligului. Sistemul de frânare se blochează imediat după oprire, sistemul electric este responsabil de executarea comenzii și controlul siguranței, iar dispozitivele de limitare și protecție monitorizează continuu starea de funcționare.
Coordonarea precisă a tuturor componentelor permite palanului electric să realizeze operațiuni de ridicare sigure, stabile și eficiente în diferite condiții de lucru.
De ce contează înțelegerea componentelor palanului electric?
Înțelegerea componentelor unui palan electric ajută utilizatorii să ia decizii informate atunci când selectează echipamentul, efectuează inspecții zilnice și planifica întreținerea. Cunoașterea funcțiilor componentelor permite detectarea precoce a anomaliilor și reduce riscul defecțiunilor neașteptate.
Pentru cumpărători, o înțelegere clară a structurii palanului sprijină, de asemenea, o mai bună potrivire a specificațiilor palanului cu cerințele reale ale aplicației, îmbunătățind-eficiența operațională pe termen lung.
